烜芯微SiC全系列產品規格矩陣
烜芯微碳化硅MOSFET產品系列覆蓋650V、750V、1200V三大耐壓平臺共八款型號，內阻從15mR到380mR梯度分布，650V采用TO-252緊湊封裝適配高密度設計，750V與1200V采用TO-247封裝保障大功率散熱要求，形成從消費電子到工業能源的完整覆蓋。

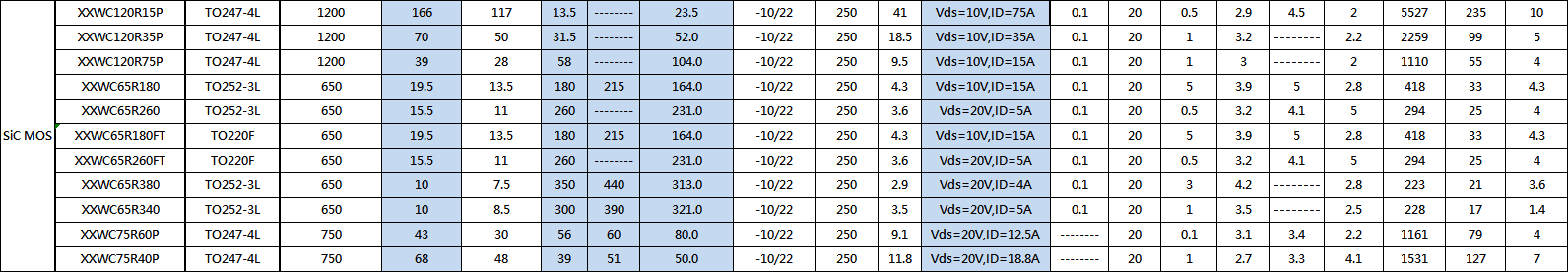

烜芯微化硅MOSFET全系列規格對照表
三大耐壓平臺的內阻梯度對比
從650V到1200V，導通內阻呈現階梯式下降： 650V系列180-380mR適配中小功率場景，750V系列40-70mR實現效率躍遷，1200V系列最低15mR為大功率系統提供極低導通損耗，內阻梯度設計支持同封裝下的靈活選型。
各耐壓等級下導通內阻RDS(on) 分布
SiC MOSFET vs 傳統硅基器件
碳化硅MOSFET憑借寬禁帶材料的物理優勢，在導通損耗、開關速度和高溫穩定性三個維度全面超越傳統IGBT和硅MOSFET，FOM品質因數降低約30%，為電力電子系統帶來效率躍升和體積縮減的雙重價值。
01. 導通損耗優勢
導通損耗↓50%：1200V/15mΩ型號導通壓降遠低于同級IGBT，額定電流下系統效率顯著提升簡化布局：低內阻減少并聯需求，單管即可承載大電流，簡化PCB布局與生產工藝。
02. 開關性能優勢
開關速度↑3-5倍， 無IGBT拖尾電流，FOM降低約30%，高頻工作下開關損耗極低抑制誤導通：高Ciss/Crss比值降低串擾風險，提升橋式拓撲工作可靠。
03. 溫度穩定性優勢
175°C高溫穩定：寬禁帶材料使器件在高溫下保持低漏電流，閾值電壓溫度漂移可控自動均流：強PTC特性利于多管并聯時電流自動均衡，提升系統級可靠性。
烜芯微TO-252與TO-247封裝方案對比
650V系列采用TO-252貼片封裝適配高密度SMT產線，750V/1200V系列采用TO-247通孔封裝保障大功率散熱，TO-247-4L開爾文源極版本可消除寄生電感干擾，是發揮高速開關性能的關鍵封裝升級。
三大核心應用場景匹配
碳化硅MOSFET全系列精準匹配三大高增長賽道：1200V低阻型號主攻光伏儲能PCS主拓撲，750V/1200V中高阻型號服務充電樁電源模塊高頻化需求，650V系列以緊湊TO-252封裝適配AI服務器與通訊電源的高密度板卡設計。
光伏與儲能系統
1200V/15mΩ與35mΩ型號適配儲能變流器PCS和組串式光伏逆變器主拓撲，系統效率可突破98%。750V/40mΩ型號是混合逆變器PFC級優選，極低導通電阻配合高頻開關顯著縮小磁性元件體積。
電動汽車充電樁
1200V/75mΩ與750V/60mΩ型號廣泛用于20-40kW充電電源模塊，SiC高頻特性使模塊功率密度提升30%以上。高開關頻率下無拖尾電流損耗，充電模塊整體效率可達96%以上，散熱需求降低簡化機柜風道設計。
服務器與工業電源
選型決策指南
選型遵循"耐壓→內阻→封裝"三步決策路徑：母線電壓決定耐壓等級，額定電流與效率目標鎖定內阻規格，產線工藝與散熱條件確定封裝形式，系統級TCO分析往往證明低阻型號的長期經濟價值優于初始成本考量。
01. 耐壓選擇：400V 以下選 650V 系列，400–500V 選 750V 系列留足裕量，600V 以上或高可靠性需求選 1200V 系列；
02. 內阻選擇：追求極致效率選擇各平臺最低阻型號（15mΩ / 40mΩ / 180mΩ），成本敏感場景可選中高阻型號并通過系統級 TCO 評估綜合價值；
03. 封裝確認：650V 統一TO-252 適配SMT 產線，750V / 1200V 統一TO-247 保障散熱，高速開關場景優選 TO-247-4L 開爾文源極版本；
04. 并聯設計提示：SiC 強PTC 特性支持電流自動均衡，但每管柵極驅動必須獨立配置，PCB 布局需對稱且功率回路電感最小化。
