不少新晉硬件工程師在開發開關電源、電機驅動類項目時，總會遇到一個棘手問題：MOS管異常發熱，甚至毫無征兆地擊穿燒毀。業內工程師都清楚，這類故障大多是因為MOS管開關速率過低，導致開關損耗急劇增加引發的。
但很多人在MOS管柵極自行加裝加速元器件后，改善效果卻參差不齊，甚至完全沒有作用。本文結合資深硬件工程師實戰經驗，拆解兩款最常用的MOS管開關加速電路，清晰對比低成本RCD阻容二極管方案與專業圖騰柱驅動方案的核心差異，拆解二者底層工作邏輯，幫大家精準選對適配電路，規避炸管問題。

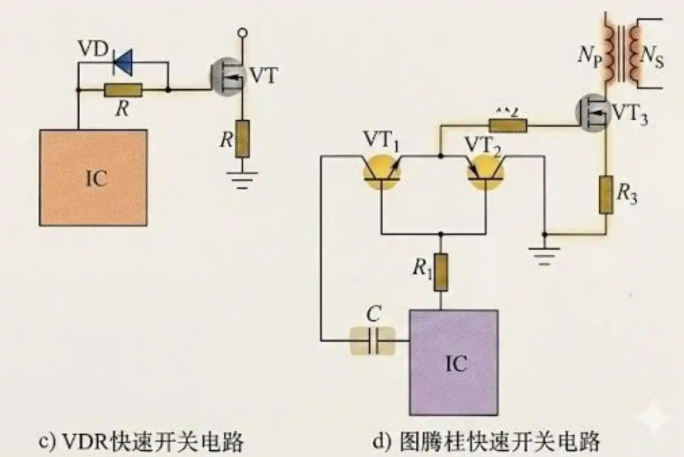

方案一：高性價比的小眾方案——柵極RCD加速網絡
絕大多數新手容易出現認知誤區，將柵極專用的RCD加速網絡，與漏極的RCD吸收電路混為一談，這也是電路調試出錯的核心原因之一。需要明確的是，該電路是專門為MOS管柵極驅動設計的加速結構，二者作用位置、功能完全不同。
核心工作原理
這款電路的設計核心是動態阻抗調節。當驅動電平信號發生翻轉時，電路中的二極管會瞬時導通，為MOS管柵極的殘留電荷搭建一條低阻抗的快速釋放通路。同時，并聯電容會通過瞬時充放電特性，產生短時電流尖峰，快速完成柵極電容的充電過程，以此提升MOS管的開關響應速度。
實戰避坑要點
短板限制：該電路對開關速率的優化效果有限，僅能將MOS管開關速度提升20%-50%，性能提升幅度較低，無法滿足高速工作場景。
潛在隱患：阻容元器件的參數匹配精度要求極高，調試難度大。一旦參數搭配不合理，會直接引發柵極振蕩問題，不僅無法優化性能，還會大幅增加MOS管燒毀的概率。
適配場景：僅適用于開關頻率100kHz以內、功率50W以下的低頻、小功率設備，常見于低成本小家電、便攜式小型驅動電路等對性能要求不高的場景。
方案二：中大功率高頻首選——圖騰柱驅動電路
當MOS管結電容（Ciss）較大，或是設備工作在高頻工況下時，簡易的RCD阻容加速網絡會徹底失效，無法滿足開關驅動需求。針對高頻、大功率的嚴苛工作場景，互補型BJT圖騰柱推挽驅動電路，是行業通用的標準高性能解決方案。
核心工作原理
圖騰柱電路本質是一套獨立的大電流放大驅動單元。常規驅動芯片的輸出電流較弱、驅動能力有限，而經過NPN、PNP一對互補三極管的信號放大后，可輸出大功率推挽驅動電流，大幅強化驅動能力。
MOS管開通階段：上方NPN三極管快速輸出拉電流，瞬間填滿MOS管結電容，實現快速開通；
MOS管關斷階段：下方PNP三極管全力工作，通過灌電流快速將柵極電荷泄放至地，極速完成關斷動作。
整套驅動機制可將MOS管開關過渡時間壓縮至納秒級別，極大降低開關損耗。
實戰避坑要點
電路短板：相較于RCD電路，圖騰柱電路結構更復雜，需要搭配兩組互補三極管，硬件成本和布線難度更高。同時，上下三極管切換過程中存在短暫直通風險，電路設計時必須精準配置死區時間，避免短路故障。
適配場景：廣泛應用于200kHz以上高頻開關電源、電機驅動器、工業逆變器等中大功率設備，適配所有需要低損耗、高效率、高穩定性的工業級場景。

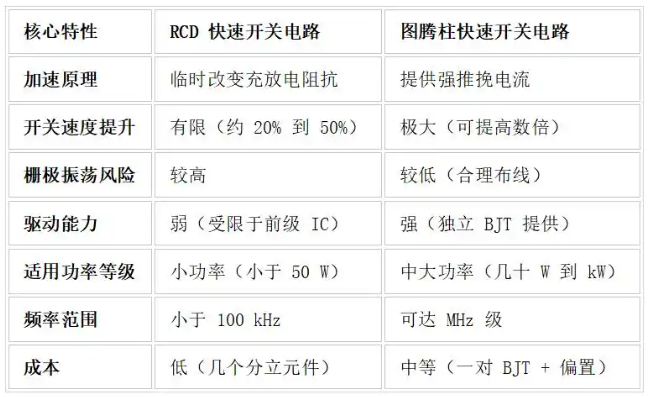

這張表能讓你一目了然
這張表能讓你一目了然
工程師選型準則：按需取舍，平衡成本與性能
硬件電路設計沒有通用的萬能方案，所有選型的核心都是在成本與性能之間尋找最優平衡。
如果是小功率、低頻的小型項目，功率僅幾十瓦，對開關速率、工作效率要求不高，優先選用RCD柵極加速網絡，電路簡潔、成本低廉，完全可以滿足基礎使用需求；
如果產品定位中高端，需要適配高頻、大功率工況，且對設備效率、電磁兼容性、運行穩定性有嚴苛要求，務必選用圖騰柱驅動電路，從根源上解決MOS管發熱、炸管問題，保障設備長期穩定運行。
